擺錘式薄膜沖擊試驗機試驗方法詳解

　　塑料薄膜抗擺錘沖擊試驗通常用于評估塑料、橡膠等薄膜材料以及金屬箔的沖擊韌性。試驗依賴于專用設(shè)備，如擺錘式薄膜沖擊試驗機，以下是該試驗方法的詳細步驟：

　　試驗原理

　　擺錘式薄膜沖擊試驗機利用半球形沖頭以設(shè)定的速度對塑料薄膜進行沖擊，測量沖頭所消耗的能量，以此評估塑料薄膜的抗擺錘沖擊能量。

　　試樣準備

　　1.試樣尺寸： 從外觀合格的塑料薄膜中均勻裁剪出尺寸為100mm×100mm或直徑為100mm的試樣。每組試驗用試樣數(shù)量為10個。

　　2.環(huán)境條件： 將試樣置于溫度為23±2oC，相對濕度為45%～55%的環(huán)境中靜置4小時，并在同一環(huán)境條件下進行試驗。

　　試驗步驟

　　1.選擇沖頭： 根據(jù)試驗所需的抗擺錘沖擊能量選擇合適的沖頭，確保讀數(shù)在設(shè)備滿量程的10%至90%之間。

　　2.夾持試樣： 將試樣平整地放入夾持器中夾緊，確保試樣表面沒有皺折或周圍張力過大，以保證10個試樣受沖擊的表面一致。

　　3.進行試驗： 將擺錘掛鉤置于極致刻度處，迅速釋放擺錘以沖擊試樣，并記錄讀數(shù)。

　　結(jié)果計算

　　1.平均值計算： 將10個試樣的抗擺錘沖擊能量的測量值進行算術(shù)平均，精確至0.02J。

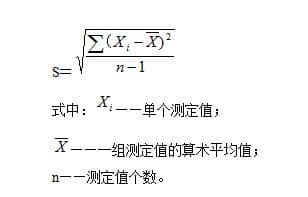

　　2.標準偏差計算(如需要)： 如果需要，可按以下公式計算標準偏差S：

　　其中，XiX_iXi 是每個試樣的沖擊能量值，Xˉ\bar{X}Xˉ 是所有試樣沖擊能量值的平均值，nnn 是試樣數(shù)量。

　　這些步驟和計算可以確保對塑料薄膜抗擺錘沖擊性能的準確評估，是質(zhì)檢和研究中常用的標準化測試方法。
