薄膜沖擊試驗儀作業指導書

　　薄膜沖擊試驗儀是評估塑料薄膜、橡膠薄膜等材料抗沖擊性能的重要設備，廣泛應用于包裝材料、建筑材料及其他工業領域。三泉中石實驗儀器有限公司生產的JM-03薄膜擺錘沖擊試驗機，以其精準、可靠的性能，深受市場青睞。本文將以該設備為例，詳細介紹薄膜沖擊試驗儀的作業指導書，幫助用戶正確、高效地完成測試工作。

　　一、設備概述

　　JM-03薄膜擺錘沖擊試驗機采用半圓球型沖頭，以一定速度沖擊并沖破試樣，通過測量沖頭所消耗的能量來評價薄膜試樣的抗擺錘沖擊能量值。設備符合國家標準GB8809，具備自動化控制和數據記錄功能，能夠有效提高測試效率和結果的準確性。

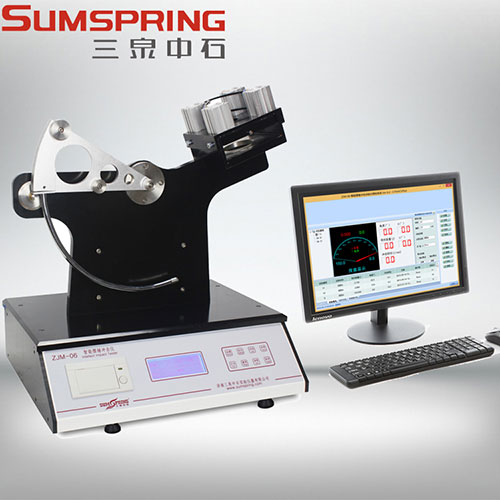

薄膜沖擊試驗儀

　　二、設備技術參數

　　最大沖擊能量：3J

　　最小分度值：0.025J

　　擺錘揚角：90°

　　擺錘擺動半徑：R280 mm

　　沖擊速度：2.5m/s

　　沖擊頭尺寸：Φ12.7 mm

　　試樣夾持器直徑：Φ50 mm、Φ60 mm、Φ89 mm

　　試樣尺寸：100 mm x 100 mm 或 Φ100 mm

　　氣源壓力：0.6 MPa

　　工作溫度：15℃-35℃

　　三、試驗準備

1. 　　設備檢查：確保設備處于良好工作狀態，各部件連接牢固，氣源壓力調節至規定值。

2. 　　試樣準備：準備足夠數量的試樣(一般不少于10個)，確保試樣無氣泡、折痕或其他明顯缺陷。試樣應在正常環境下調節一定時間(如8小時)，并在同樣環境下進行試驗。

3. 　　校準儀器：按照設備說明書進行校準，確保測量結果的準確性。

　　四、操作步驟

1. 　　安裝試樣：將試樣平展地放入夾持器中夾緊，確保試樣受沖擊面一致，無皺折或四周張力過大的現象。

2. 　　選擇沖頭：根據試樣所需的抗擺錘沖擊能量選用合適的沖頭，使讀數在滿量程的10%-90%之間。

3. 　　設置參數：根據試驗需求，在設備上設置相關參數，如沖擊速度、沖擊次數等。

4. 　　開始測試：將指針撥到最大刻度處，迅速放開擺的掛鉤，使擺錘沖擊試樣。記錄沖頭所消耗的能量值。

5. 　　重復測試：依次進行多組試驗(如10組)，記錄每組試樣的沖擊能量值。

　　五、數據處理

1. 　　計算平均值：將多組試樣的沖擊能量值進行算術平均，得到試樣的平均抗擺錘沖擊能量值。

2. 　　結果分析：根據測試結果，評估試樣的抗沖擊性能，并與相關標準或要求進行比對。

　　六、注意事項

1. 　　安全操作：在操作過程中，應嚴格遵守安全操作規程，防止意外傷害。

2. 　　設備維護：定期清潔設備，檢查各部件是否磨損或松動，確保設備處于良好工作狀態。

3. 　　環境控制：試驗應在規定的環境條件下進行，避免溫度、濕度等因素對試驗結果的影響。

4. 　　試樣保存：試樣在測試前后應妥善保存，避免損壞或污染。

　　七、結論

　　JM-03薄膜擺錘沖擊試驗機是評估塑料薄膜等材料抗沖擊性能的重要工具。通過本作業指導書的詳細介紹，用戶可以正確、高效地完成測試工作，為產品質量控制提供有力支持。三泉中石實驗儀器有限公司將繼續致力于包裝檢測技術的提升和檢測儀器的研發，為客戶提供更加優質、可靠的產品和服務。
